Муфта типу NM (аналог Nor-Mex)

Пружня кулачкова муфта

Характеристики муфти:

  • Пружня кулачкова муфта
  • Чавунні напівмуфти та гумові вставки
  • Гарне співвідношення ціна - якість
  • Мінімальна відстань між торцями валів


    • Опис:

    Пружня муфта NM (аналог Nor-Mex) має демпфуючі властивості, що дозволяє запобігати виникненню і утримувати посилення резонансу в певних межах, захищаючи сполучені машини від пошкоджень при проходженні через небезпечні діапазони швидкостей. Також даний тип муфти відрізняється мінімальною необхідною відстанню між торцями валів.

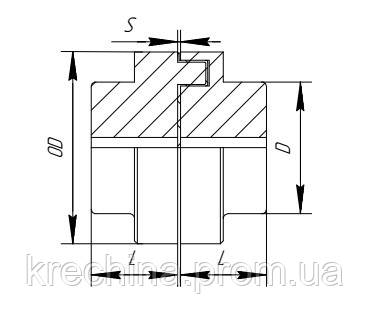

    Параметри муфти
    Модель Крутний момент Отвір під вал Діаметр
    маточини

    ØD
    (мм)    		 Зовнішній
    діаметр

    ØOD
    (мм)    		 Довжина
    напівмуфти

    L
    (мм)    		 Зазор

    S
    (мм)    		 Макс.
    швидкість

    (об/хв)    		 Загальна
    Вага

    (кг)
    номінал. макс. хв макс
    NM 50 13 23 7 19 33 50 25 2.0±0.5 12500 0,48
    NM 67 22 39 8 28 46 67 30 2.5±0.5 10000 1,02
    NM 82 49 88 10 32 53 82 40 3.0±0.5 8000 1,88
    NM 97 103 186 10 42 69 97 50 3.0±0.5 7000 3,54
    NM 112 164 294 14 48 79 112 60 3.5±0.5 6000 5,4
    NM 128 262 471 18 55 90 128 70 3.5±0.5 5000 8,1
    NM 148 409 736 22 65 107 148 80 3.5±0.5 4500 13,5
    NM 168 682 1226 28 75 124 168 88 3.5±0.5 4000 19,3
    NM 194 1098 1961 32 85 140 198 100 3.5±0.5 3500 26,3
    NM 214 1638 2942 40 95 158 214 112 4.0±0.5 3000 35,7

    Взаємозамінні з муфтами Nor-Mex * E Pb72 Shore A
    * Nor-Mex® є зареєстрованим товарним знаком TSCHAN®
    Муфта поставляється з чорновим отвором під розточку.


    Документація:

    Каталог Муфта типу NM (аналог Nor-Mex): Каталог
