Ланцюгова муфта

Для дуже навантажених вузлів

Характеристики муфти:

  • Для дуже навантажених вузлів
  • Значна передача крутного моменту
  • Невеликі швидкості
  • Потребує обслуговування
  • Найбільш використовується на виході понижуючого редуктора


    • Опис:

     Ланцюгова муфта — це пружня компенсуюча муфта, яка складається з двох напівмуфт у вигляді зірочок, які мають однакові числа зубів, які охоплює загальний двурядний ланцюг і закрите усе кожухом.
    Переваги ланцюгових муфт:
    • простота конструкції і обслуговування;
    • відносно невеликі габарити;
    • високий передаваний крутний момент
    Недоліки:
    • з-за наявності в ланцюгових муфтах значних зазорів їх не застосовують у реверсивних приводах і приводах з великими динамічними навантаженнями;
    • потрібна регулярна змазка.
    • залежність передаваного моменту від швидкості
    Вибір ланцюгової муфти

    Як правило, перевантажувальна здатність муфти по крутному моменту перевищує нормальний крутний момент, що передається валом найбільшого розміру, який відповідає муфті, але є залежність від швидкості. Таким чином доцільно вибирати муфту найменшого розміру, який буде відповідати діаметрам обох валів. При роботі в реверсному режимі, в умовах ударних навантажень і в інших важких умовах експлуатації, рекомендується вибирати муфту на один розмір більше.

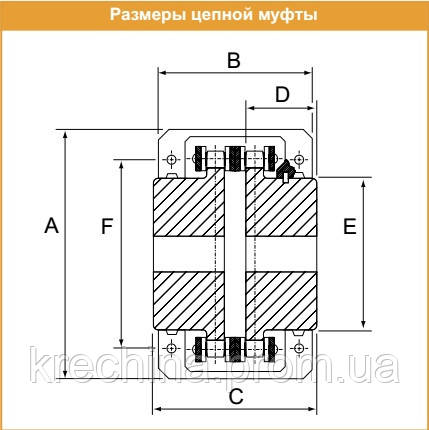

    Параметри муфти
    Розмір
    Муфти    		 Розмір
    Ланцюга    		 Отвір під вал Корпус

    ØA    		 Ширина
    корпусу
    B    		 Ширина в зібраний. вигляді
    C    		 Довжина
    маточини
    D    		 Діам.
    Маточини
    E    		 Центри
    Болтів
    F    		 Крутящ. Момент
    Nm    		 Загальний
    Вага
    кг
    хв макс
    3012 35-2 12 15 70 62 65 28 25 57 150 0.5
    4012 40-2 12 20 78 72 78 36 31 61 210 1.0
    4014 40-2 12 25 85 75 80 36 43 72 300 1.4
    4016 40-2 14 30 92 75 80 36 50 77 380 1.8
    5014 50-2 14 35 101 84 100 45 53 82 550 2.5
    5016 50-2 16 40 111 85 100 45 60 92 725 3.2
    5018 50-2 16 45 123 85 100 45 70 106 925 4.0
    6018 60-2 20 55 144 106 122 54 85 122 1750 7.2
    6020 60-2 20 70 160 108 123 54 98 132 2050 9.5
    6022 60-2 25 75 168 116 123 54 110 145 2400 11.3
    8018 80-2 30 75 190 128 140 67 110 160 3800 14.7
    8020 80-2 30 85 211 138 144 67 120 184 4700 18.2
    8022 80-2 35 95 226 138 155 67 140 196 5500 23.3
    10020 100-2 40 110 280 152 176 91 160 250 8700 36.0
    12018 120-2 40 120 305 180 196 119 170 280 13250 49.0
    12022 120-2 40 150 355 180 220 119 210 335 17800 77.0

    Експлуатація
    Переконайтеся, що муфта використовується із захисним кожухом і поставляються з тороїдальним кільцем ущільнення, оскільки це значно збільшує максимальний термін служби муфти. Перераховані вище фактори мають набагато більше впливу на термін служби, ніж навіть робота приводу на високих швидкостях або у вологому середовищі. Простір між покриттям і ланцюгом має бути заповнений мастилом м'якою або середньої консистенції.
